| סוג תשלום: | L/C,T/T |
| Incoterm: | FOB,EXW |
| Min. להזמין: | 1 Bag/Bags |
| הוֹבָלָה: | Ocean,Land,Air,Express |
Share:
מספר דגם.: SDB2222-10-1-J
| מכירת יחידות | : | Bag/Bags |
The file is encrypted. Please fill in the following information to continue accessing it
|
Parameter Name |
Unit |
Characteristic |
Remarks |
|
Frequency Range |
MHz |
225～2200 |
|
|
Internal Band Division |
MHz |
225～550 ；550～1000 1000 ～1600 ； 1600～2200 |
|
|
0.5 dB Bandwidth |
MHz |
≥20 |
|
|
Insertion Loss |
dB |
≤3 .5 |
|
|
Selectivity |
dBc |
225～550 : Fo±20% ≥20 ；550～1000 : Fo±20% ≥25 1000 ～1600 : Fo±20% ≥25 ； 1600～2200 : Fo±20% ≥25 |
|
|
Far-End Rejection |
dBc |
2Fo≥40 |
|
|
Pin |
dBm |
≥+40 |
|
|
IIP3 |
dBm |
≥+35 |
|
|
VSWR |
|
≤ 1 .7 |
|
|
Switching Speed |
us |
≤30 |
|
|
Power Supply Characteristics |
V/mA |
Vcc1/+3 .3V≤450 ；Vcc2 /-3 .3V≤600 Vbb/ +200V≤10 |
|
|
Temperature Drift Coefficient |
ppm/℃ |
≤80 |
|
|
Operating Temperature |
℃ |
-45～ +85 |
|
|
Storage Temperature |
℃ |
-55～ +105 |
|
|

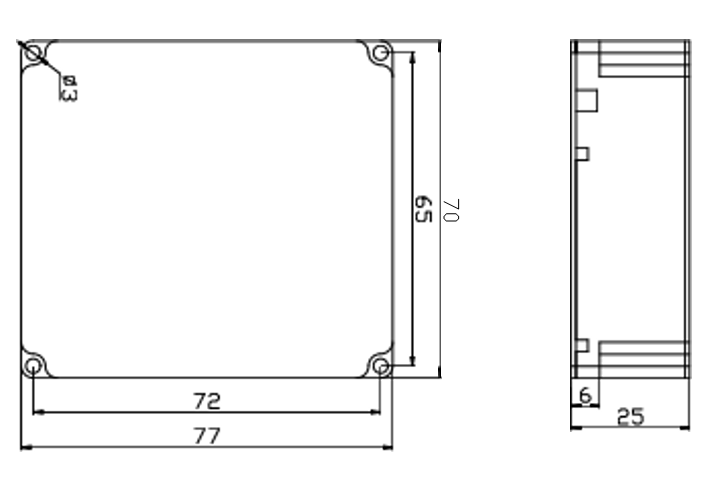

Dimensions |
mm |
77×70×25（-0 . 1） |
|
|
Pin |
Function |
Pin |
Function |
|
1 |
Vcc2 |
10 |
A1 |
|
2 |
Vcc2 |
11 |
A3 |
|
3 |
A2 |
12 |
A5 |
|
4 |
A4 |
13 |
A7 |
|
5 |
A6 |
14 |
A9 |
|
6 |
A8 |
15 |
NC |
|
7 |
GND |
16 |
GND |
|
8 |
Vcc1 |
17 |
GND |
|
9 |
A0 |
18 |
Vbb |
