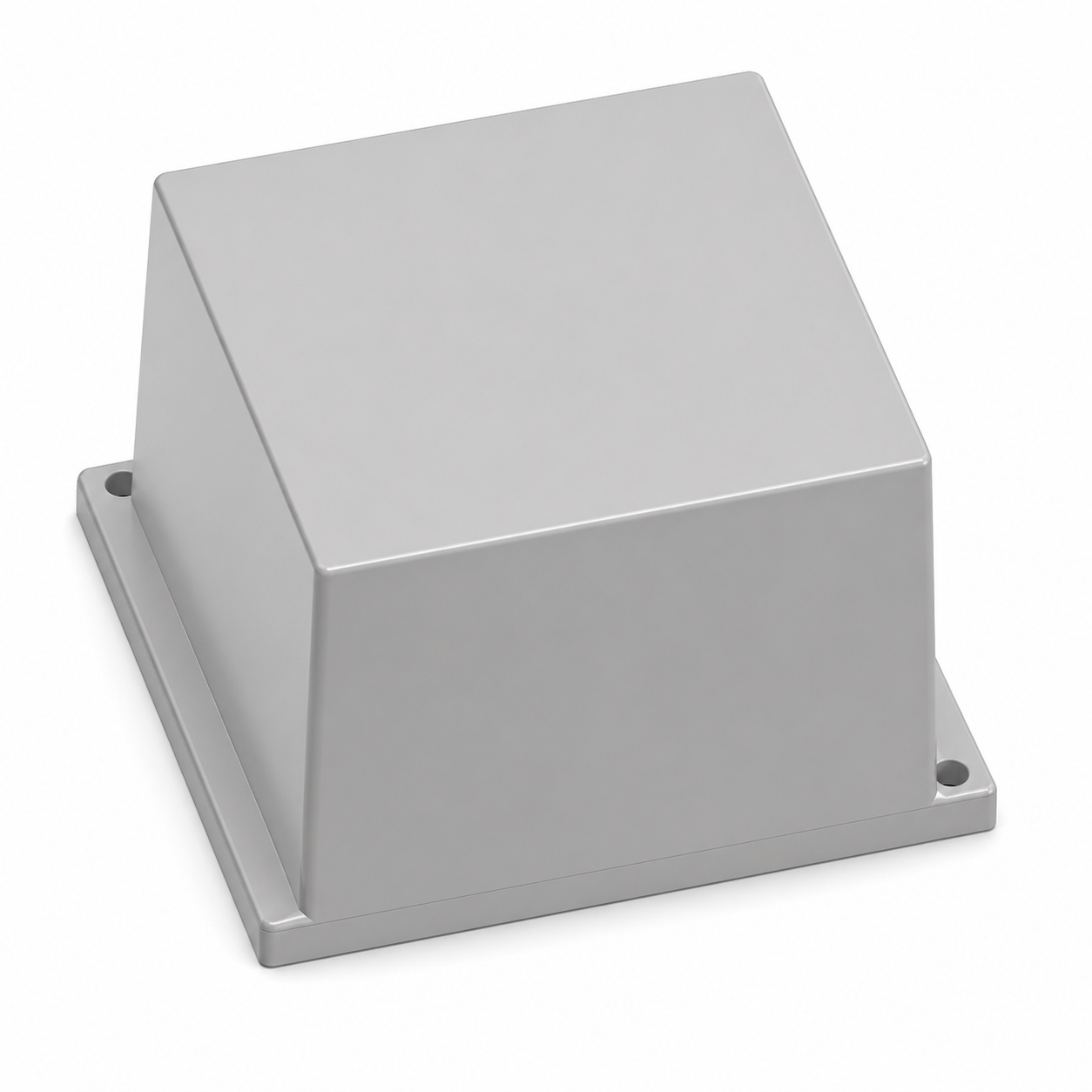

מספר דגם.: SDB306-906Q
| מכירת יחידות | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it
|
Parameter Name |
Unit |
Characteristic |
Remarks |
|
Standard Band |
MHz |
30～ 88 |
|
|
3 dB Bandwidth |
MHz |
≥6 .5% F0 |
|
|
Insertion Loss |
dB |
≤ 1 .3（Allowed: 10% ≤ 1.4） |
|
|
Selectivity |
dBc |
Fo-10%≥ 13 ；Fo+10%≥ 16 |
|
|
Far-End Rejection |
dBc |
≥55@2Fo ； ≥50@ 600MHz |
|
|
Pin |
dBm |
≥50 |
|
|
IIP3 |
dBm |
≥62 |
|
|
VSWR |
|
1 .4:1 max |
|
|
Gain Flatness |
dB |
≤ 1 .0 |
|
|
Shape Factor |
|
BW30dB/BW3dB ≤7 |
|
|
Hopping Speed |
us |
≤30 |
|
|
Power Supply Characteristics
|
V/mA |
Vcc1 /+3 .3V≤3 0 ；Vcc2 /-3 .3V≤ 1500 Vbb /+400V≤4 |
|
|
Vbb /+400V≤15mA（1 kHz Fast Frequency Hopping） |
|
||
|
Temperature Drift Coefficient |
ppm/℃ |
≤50 |
|
|
Operating Temperature |
℃ |
-55～ +85 |
|
|
Storage Temperature |
℃ |
-65～ +125 |
|
|

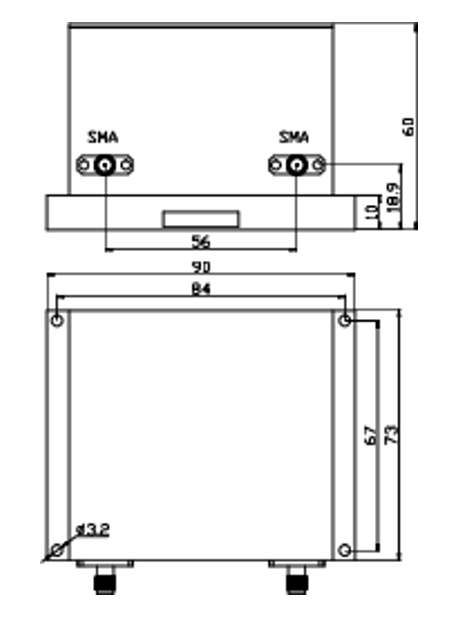

Dimensions |
mm |
90×73×60 (±0 .5） |
|
|
Pin |
Function |
Pin |
Function |
|
1 |
GND |
10 |
A3 |
|
2 |
Vcc1 |
11 |
A4 |
|
3 |
GND |
12 |
A5 |
|
4 |
Vcc2 |
13 |
A6 |
|
5 |
Vcc2 |
14 |
A7 |
|
6 |
GND |
15 |
GND |
|
7 |
A0 |
16 |
NC |
|
8 |
A1 |
17 |
Vbb |
|
9 |
A2 |
|
|
