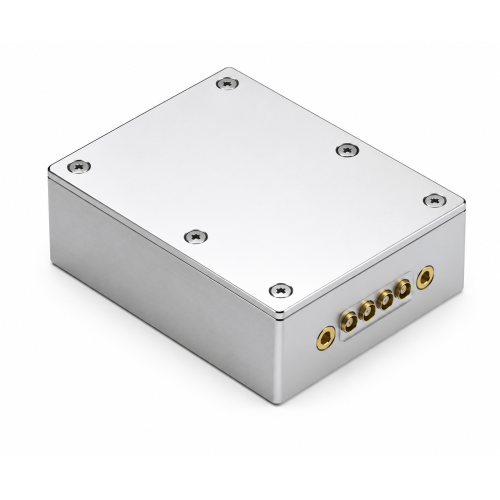

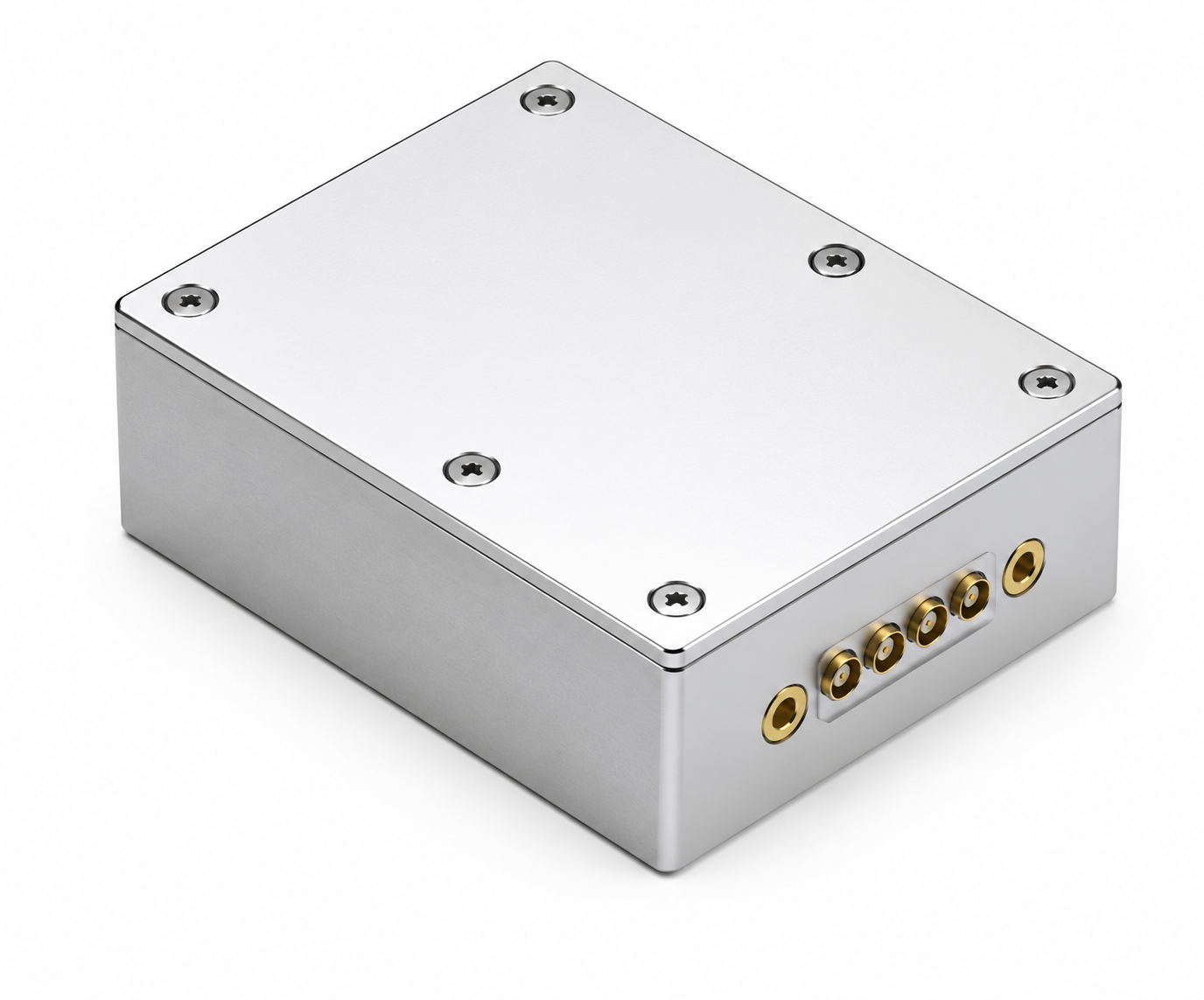

בתקשורת רדיו בעלת ביצועים גבוהים, כוח אינו דבר ללא טוהר. מודול סינון מגבר הכוח שלנו מסדרת גלים קצרים מתוכנן להיות כלב השמירה האולטימטיבי עבור האות שלך, ומבטיח שהשידור שלך יישאר חד, תואם ונקי מהפרעות לא רצויות.
מודול זה תוכנן במיוחד להשתלב בצורה חלקה עם כל מגבר הספק HF Band מתקדם, מתמקד בדיכוי הרמוני קפדני והתאמת עכבות. בין אם אתה DXer מסור או מהנדס רדיו מקצועי, זו החומרה שמגשרת על הפער בין כוח גולמי לביצועים מעודנים.
דיכוי הרמוני מעולה: מבטל ביעילות פליטות מזויפות כדי להבטיח שהמגבר HF Band שלך עומד בתקני טוהר ספקטרלי מחמירים.
אובדן הכנסה נמוך: משרנים טורואידים איכותיים וקבלים מדויקים מבטיחים העברת כוח מקסימלית עם פיזור חום מינימלי.
כיסוי פס רחב: מותאם לכל ספקטרום הגלים הקצרים (1.8 מגה-הרץ - 30 מגה-הרץ), ומספק סינון עקבי בכל רצועות החובבים.
עיצוב תרמי חזק: בנוי עם רכיבים כבדים המסוגלים להתמודד עם מחזורי עבודה גבוהים ללא סחיפה בתדר.
|
Parameter |
Unit |
Power Rating |
||
|
20W |
125W |
1000W |
||
|
Operating Band |
MHz |
1.6 ~30 |
1.6~30 |
1.6 ~30 |
|
Output Power |
W |
≥ 20 |
≥ 125 |
≥ 1000 |
|
Intermodulation |
dBc |
≤ (-32~-26) |
≤ -32 |
≤ -32 |
|
Harmonics |
dBc |
≤ -65 |
≤ -65 |
≤ -60 |
|
Typical Operating Voltage |
V |
14.4 |
24 |
50（AC110~380） |
|
Efficiency |
% |
(42~55) |
≥ 37 |
≥ 37 |
|
Tx/Rx / Band Switching Time |
mS |
≤ 5 |
/ |
/ |
|
Control Method |
|
Software Protocol / Discrete Wiring |
Software Protocol / Discrete Wiring |
Software Protocol / Discrete Wiring |
|
Protection |
|
Forward & Reverse Power Detection |
||
|
Dimensions |
|
Temperature, Current, Voltage, VSWR |
||
|
Environmental Adaptability Standards |
|
GJB150A |
GJB150A |
GJB150A |
|
Note 1: The 20W efficiency is correlated with the intermodulation value; specifically, when the intermodulation requirement is -26 dBc, the minimum efficiency can exceed 55%. |
||||
"אות עוצמתי הוא חסר תועלת אם הוא מדמם לתוך פסים אחרים. על ידי התאמה של מגבר HF Band Power Amplifier עם מודול הסינון המקצועי שלנו, אתה מגן על הציוד שלך ומכבד את גלי האוויר."
אל תתנו להרמוניות לפגוע באיכות התקשורת שלכם. שפר את ביצועי התחנה שלך עם האמינות והדיוק של פתרונות הסינון שלנו מסדרת גלים קצרים.
