Supply Type: Original Manufacturer
| מכירת יחידות | : | Piece/Pieces |
The file is encrypted. Please fill in the following information to continue accessing it
|
Item
|
Indicator Characteristics |
||||
|
Frequency Range |
10～125MHz |
||||
|
Common Frequencies (MHz) |
10，12.8, 16.384，19.2，20，40，50，80，100，120,125 |
||||
|
Output Characteristics |
Output Waveform |
Sinewave |
|||
|
Output Amplitude |
≥6dBm |
||||
|
Harmonic Distortion |
≤-30dBc |
||||
|
Spurious Suppression |
≤-75dBc |
||||
|
Output Load |
50Ω |
||||
|
Output Waveform |
HCMOS/TTL |
||||
|
Rise/Fall Time |
≤5ns |
||||
|
High/Low Level |
VOH≥2.4V/VOL≤0.4V |
||||
|
Duty Cycle |
45%～55% |
||||
|
Output Load |
15pF |
||||
|
Frequency Accuracy |
±0.05ppm，Factory Calibrated@ 25℃±3℃ |
||||
|
Temperature Stability |
±5.0ppb/±0.02ppm |
||||
|
Power Supply Characteristics |
±0.01ppm(Vdc±5%) |
||||
|
Load Characteristics |
±0.01ppm(RL±5%) |
||||
|
Daily Aging |
±1.0ppb |
||||
|
Annual Aging |
±0.1ppm |
||||
|
Power Supply Voltage |
+3.3V/+5.0V |
||||
|
Voltage-Controlled Characteristics |
Center / Traction Voltage |
1.5±1.5V/2.0±2.0V |
|||
|
Traction Range |
≥±0.5ppm |
||||
|
Typical Frequency |
10MHz |
80MHz |
100MHz |
||
|
Typical Phase Noise Value |
100Hz
|
-140dBc/Hz |
-130dBc/Hz |
-125dBc/Hz |
|
|
1KHz
|
-150dBc/Hz |
-155dBc/Hz |
-155dBc/Hz |
||
|
10KHz
|
-155dBc/Hz |
-165dBc/Hz |
-165dBc/Hz |
||
|
100KHz |
-158dBc/Hz |
-168dBc/Hz |
-168dBc/Hz |
||
|
Startup Power Consumption |
3.5W(max)@25℃ |
||||
|
Steady-state Power Consumption |
1.7W(max)@25℃ |
||||
|
Operating Temperature Range |
-55～70℃/-40～70℃/-25～70℃ |
||||
|
Storage Temperature Range |
-55～105℃ |
||||
|

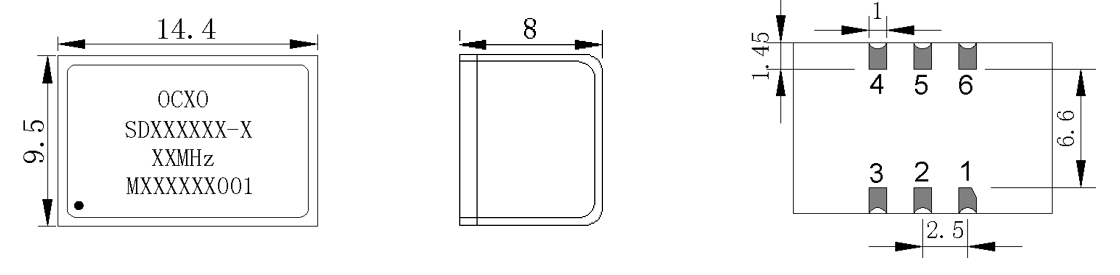

Dimensions (mm) |
14.4*9.5*8 |
||||
|
Pin Definitions |
|
|
1 |
Voltage Control / No Connection |
|
2 |
No Connection |
|
3 |
Ground |
|
4 |
Output |
|
5 |
No Connection |
|
6 |
Power Supply |
