מספר דגם.: SDB1040J-6
| מכירת יחידות | : | Bag/Bags |
The file is encrypted. Please fill in the following information to continue accessing it
|
Parameter Name |
Unit |
Characteristic |
|
|
Frequency Range |
MHz |
90～400 |
90～400 |
|
Internal Band Division |
MHz |
108 ～ 174 ；225 ～400 |
108 ～ 174 ；225 ～400 |
|
3 dB Bandwidth |
MHz |
≥6 .2 |
≤10% |
|
Insertion Loss |
dB |
≤6 |
≤3 .0 |
|
Selectivity |
dBc |
Fo±20M≥16 .8 |
Fo±10%≥ 12 |
|
Far-End Rejection |
dBc |
2F0： 108～300MHz≥63 300～400 MHz≥59 30MHz≥43 |
2 Fo≥60 30MHz ≥50 |
|
P1dB |
dBm |
≤30 |
≤30 |
|
Matching Impedance |
Ω |
50 |
50 |
|
VSWR |
|
≤ 1 .5 |
≤ 1 .5 |
|
Shape Factor |
|
BW30dB/BW3dB ≤7 .2 |
BW30dB/BW3dB ≤7 .2 |
|
Hopping Speed |
μs |
≤ 10 |
≤ 10 |
|
Power Supply Characteristics |
V/mA |
Vcc/+5V≤120 ；Vbb/+100V≤3 |
Vcc/+3 .3V≤120 ；Vbb/+100V≤3 |
|
Temperature Drift Coefficient |
ppm/℃ |
≤80 |
≤80 |
|
Operating Temperature |
℃ |
-55～ +85 |
-55～ +85 |
|
Storage Temperature |
℃ |
-65～ +105 |
-65～ +105 |
|

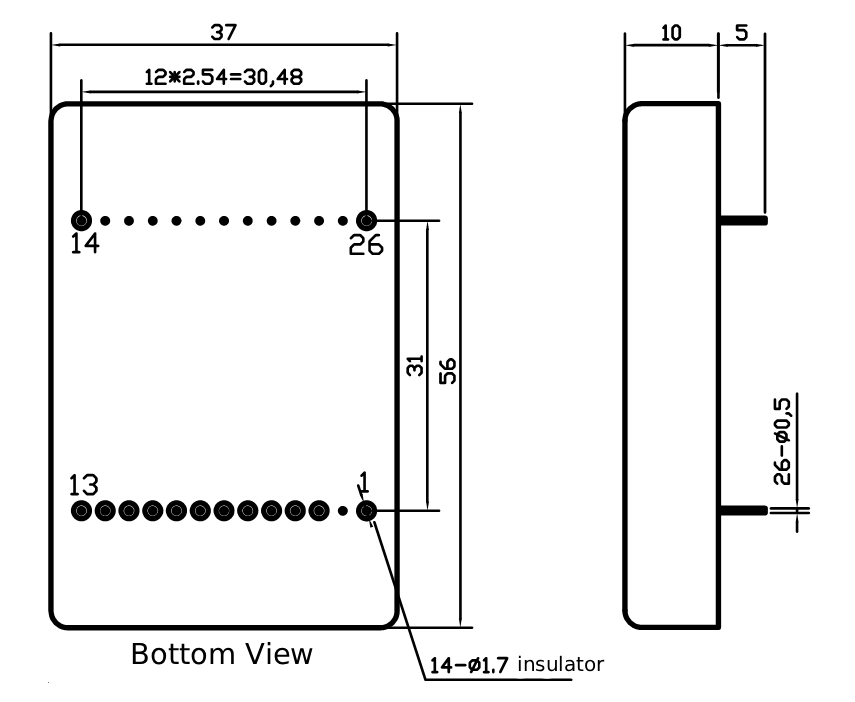

Dimensions |
mm |
56×37×10 (±0 .2） |
56×37×10 (±0 .2） |
|
Reference Model |
|
SDB1040J-6 |
SDB1040J-3-K |
|
Pin |
Function |
Pin |
Function |
|
1 |
RF/IO |
10 |
A2 |
|
2 |
GND |
11 |
A1 |
|
3 |
GND |
12 |
A0 |
|
4 |
A8 |
13 |
Vcc |
|
5 |
A7 |
14 |
Vbb |
|
6 |
A6 |
15-25 |
GND |
|
7 |
A5 |
26 |
RF/IO |
|
8 |
A4 |
|
|
|
9 |
A3 |
|
|
